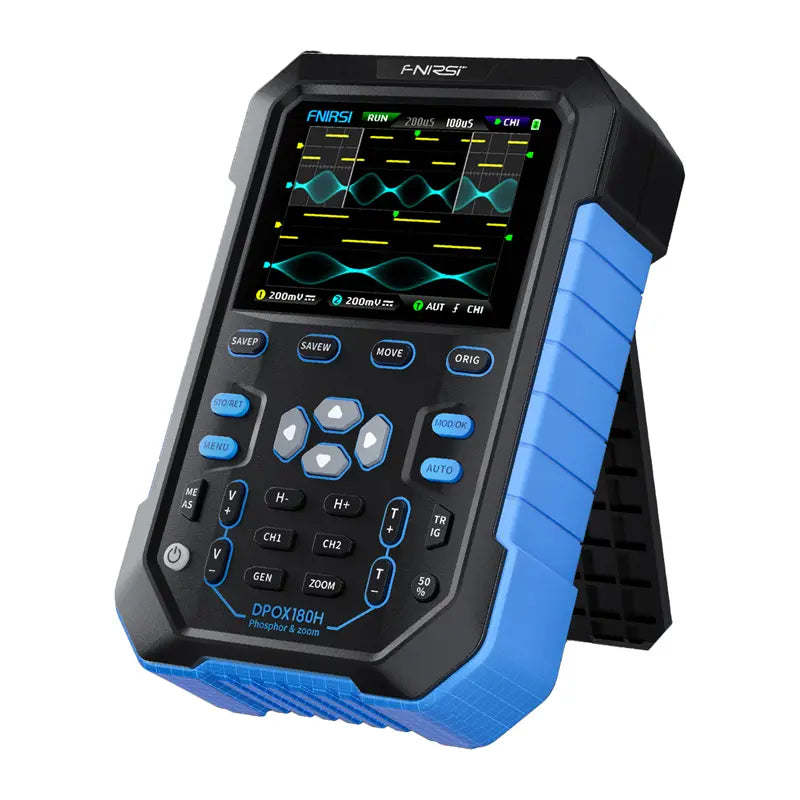

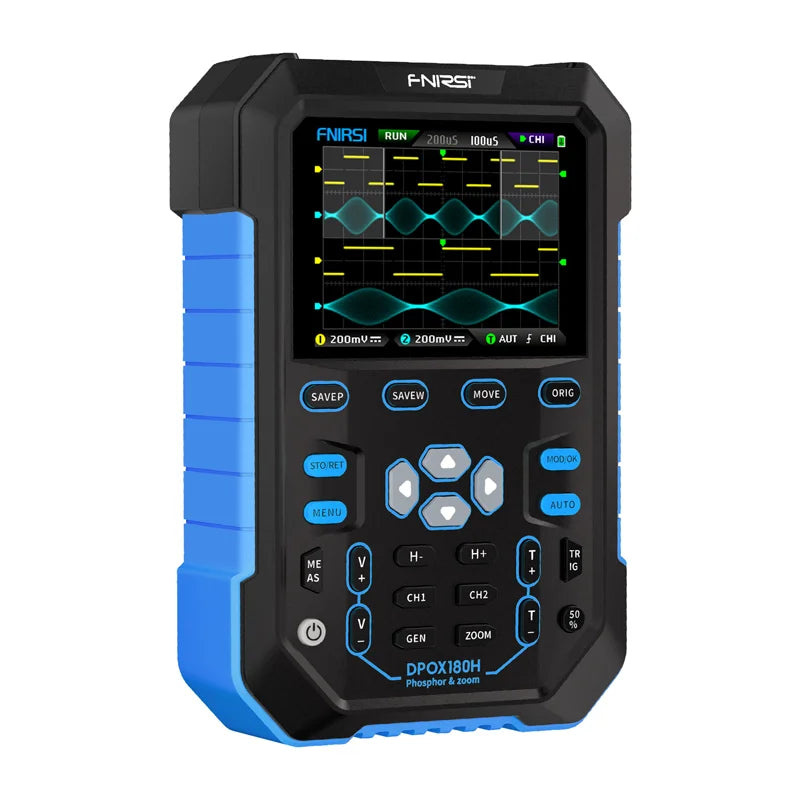

FNIRSI DPOX180H 2-in-1 rokas digitālais fosfora osciloskops

FNIRSI DPOX180H ir rokas digitālais fosfora osciloskops (DPO), kurā apvienots 180 MHz divkanālu osciloskops, 20 MHz DDS funkciju ģenerators un uzlabotas signālu analīzes funkcijas. Tas ir izstrādāts kā kompakts, mobils rīks servisa, darbnīcu un laboratorijas darbiem, piedāvājot plašu funkcionalitāti vienā ierīcē.

180 MHz joslas platums un 500 MSPS – mērījumu precizitāte

Osciloskops piedāvā 180 MHz (-3 dB) analogo joslas platumu un reāllaika diskretizāciju līdz 500 MSPS (250 MSPS divkanālu režīmā). Tas ļauj precīzi atveidot stāvas malas, impulsus un augstfrekvences signālus, kas ir ļoti svarīgi mūsdienu elektronisko sistēmu diagnostikā.

Digitālā fosfora tehnoloģija – vairāk informācijas viļņa formā

Digitālā fosfora tehnoloģija izmanto spilgtuma skalu un krāsu temperatūru, lai vizualizētu signāla biežumu. Tas ļauj viegli pamanīt vibrācijas, troksni, nestabilitāti un retus notikumus, kas var palikt nepamanīti klasiskajos osciloskopos.

50 000 wfms/s – bez dīkstāves laika

Augsts 50 000 viļņu sekundē atjaunināšanas ātrums ievērojami samazina datu uztveršanas dīkstāves laiku. Tas ļauj efektīvi fiksēt īslaicīgus traucējumus un signāla anomālijas, kas ir īpaši svarīgi, analizējot impulsu barošanas avotus un digitālās maģistrāles.

Aparatūras 20 MHz joslas platuma ierobežotājs un stabils trigeris

Iebūvētais pārslēdzamais 20 MHz aparatūras joslas platuma filtrs efektīvi samazina troksni un augstākas kārtas harmonikas. Kopā ar plašu trigera sistēmu (Auto/Normal/Single, augošā un krītošā mala) un adaptīvo trigera stabilizāciju, tas nodrošina skaidru un stabilu signāla attēlu.

FFT un X-Y režīms – frekvences un sakarību analīze

FFT funkcija nodrošina ātru un kvalitatīvu pētāmā signāla frekvenču spektra pārskatu. Turklāt X-Y režīms ar digitālo fosforu ļauj analizēt amplitūdas un fāzes sakarības starp diviem kanāliem, piemēram, Lisāžu figūru veidā.

Laika pietuvinājums (ZOOM) un ritināšanas režīms

Osciloskops piedāvā ZOOM laika bāzi 2×–1000× diapazonā, kas ļauj precīzi analizēt izvēlētos viļņa formas segmentus. Ritināšanas režīms ļauj reāllaikā nepārtraukti novērot lēni mainīgus signālus.

20 MHz DDS ģenerators un "chopping" funkcija

Iebūvētais 20 MHz DDS funkciju ģenerators atbalsta 14 viļņu tipus ar frekvences regulēšanu 1 Hz soļos. Unikālā "chopping" izvades funkcija ļauj izgriezt izmērītās viļņa formas fragmentu un izmantot to kā ģeneratora izejas signālu, ar iespēju saglabāt līdz pat 500 pielāgotiem signāliem.

Datu saglabāšana, apskate un eksports

Iekšējā 120 Mbit atmiņa var saglabāt līdz 250 viļņu formām un 90 ekrānuzņēmumiem (BMP). Datus var apskatīt tieši ierīcē vai eksportēt uz datoru, izmantojot USB, un programmatūru var viegli atjaunināt.

Mobilitāte, drošība un lietošanas ērtums

2,8" (320×240) krāsains IPS ekrāns nodrošina labu redzamību jebkuros apstākļos. Ierīcei ir vienas pogas automātiskā konfigurācija, marķieru mērījumi, ieejas aizsardzība līdz 400 V, 3000 mAh Li-ion akumulators (darbības laiks līdz aptuveni 4 stundām) un ātra 5 V / 2 A uzlāde. FNIRSI DPOX180H ir universāls un drošs rīks elektronikas inženieriem, tehniskās apkopes speciālistiem, studentiem un prasīgiem entuziastiem.
