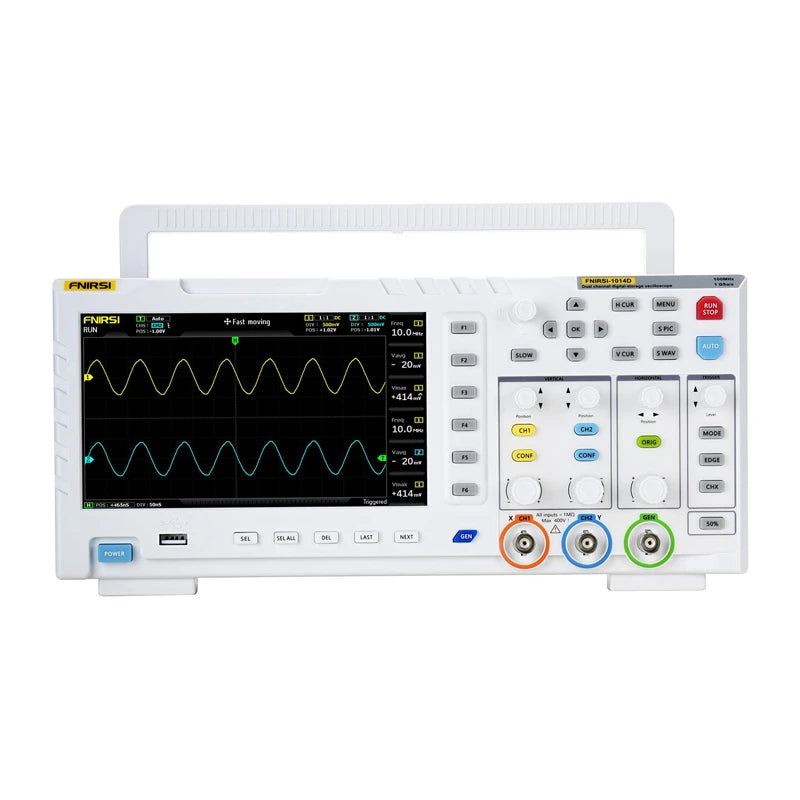

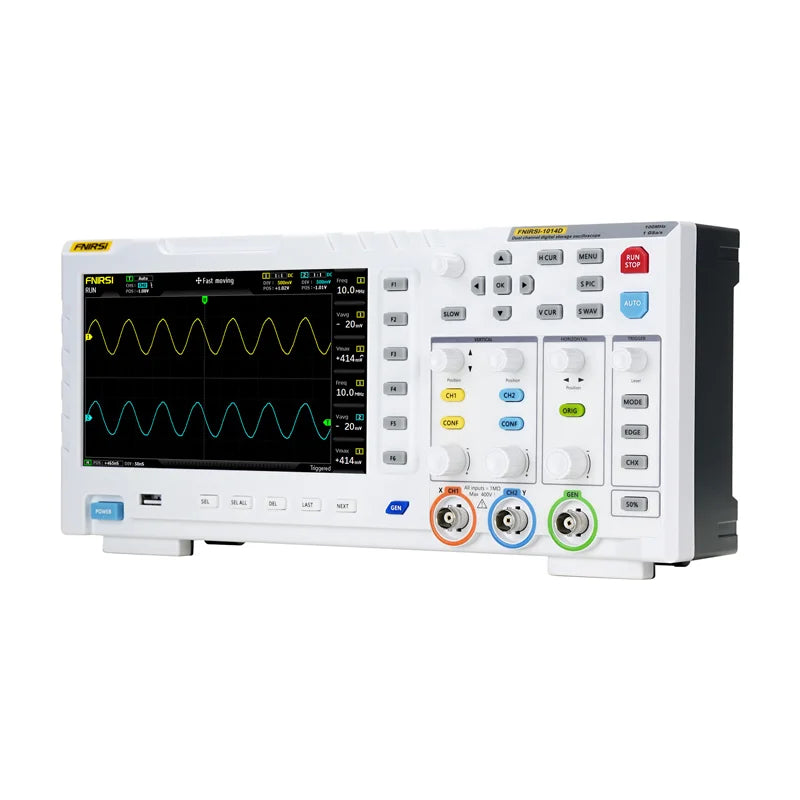

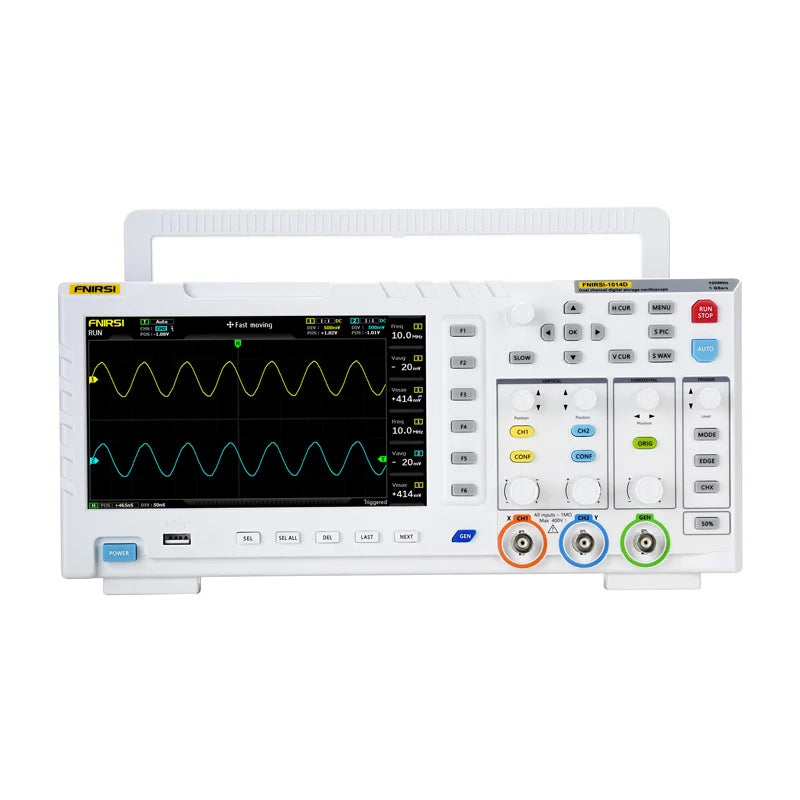

FNIRSI 1014D 2-in-1 osciloskops un signālu ģenerators

FNIRSI 1014D ir kompakts digitālais osciloskops, kas paredzēts elektronikas servisiem, pētniecības un attīstības nodaļām, tehniskajai izglītībai, kā arī entuziastiem. Tas ļauj vienlaikus analizēt un ģenerēt signālus, kas būtiski paplašina pielietojuma jomas shēmu diagnosticēšanā, prototipu testēšanā vai mācoties strādāt ar viļņu formām. Ierīcei ir divi ievades kanāli ar 1 MΩ pretestību un tā atbalsta 100 MHz joslas platumu pie 1 GSa/s diskretizācijas frekvences. 7 collu LCD ekrāns ar 800×480 px izšķirtspēju atvieglo darbu. Iespējams izmantot automātisko analīzi, FFT, X-Y režīmu un kursoru ierakstīšanu. Tāpat ir pieejama 1 GB iekšējā atmiņa ar iespēju saglabāt līdz 1000 viļņu formām un 1000 ekrānuzņēmumiem, un datus var ērti eksportēt uz datoru, izmantojot USB.

Ātra signālu analīze

Augstā 1 GSa/s diskretizācijas frekvence un 100 MHz joslas platums ļauj detalizēti analizēt analogos un digitālos signālus. Tas ļauj ierīcei fiksēt pat īslaicīgas viļņu formas anomālijas. Trigera režīmi ietver „Auto“, „Single“ un „Normal“, tāpēc ierīce spēj fiksēt gan traucējumu impulsus, gan parastus analogos signālus, piemēram, sinusoidas.

Integrēts DDS ģenerators

Integrētais DDS signālu ģenerators atbalsta 14 standarta viļņu formas (tostarp sinusa, taisnstūra, zāģzoba, trijstūra), ar precīzu frekvences regulēšanu 1 Hz solī. Izmantotais risinājums ļauj ģenerēt signālus ar precīziem parametriem testēšanai un modelēšanai. Izejas frekvenču diapazons sasniedz līdz 10 MHz (sinusa viļņiem), kas ļauj testēt plašu elektronisko un signālu ķēžu spektru.

Viļņu formas fiksēšanas funkcija

„Capture output“ funkcija ļauj saglabāt daļu vai visu faktisko viļņu formu no osciloskopa kā ģeneratora izejas signālu. Iespēja saglabāt līdz 1000 pielāgotiem signāliem palielina testēšanas un analīzes elastību. Šis risinājums atšķir FNIRSI 1014D no klasiskajiem patvaļīgajiem ģeneratoriem, kas balstās tikai uz manuālu signāla regulēšanu.

Aizsardzība pret pārspriegumu

Integrētais augstsprieguma aizsardzības modulis ļauj ierīcei droši mērīt signālus līdz 400 V (ar x10 zondi), samazinot ierīces bojājumu risku, mērot elektriskā tīkla barotās sistēmas. Aizsardzības funkcija darbojas automātiski, tāpēc nejauša zondes izmantošana, nepārslēdzot to x10 režīmā, nerada iekārtas bojāšanas draudus.

Augstas izšķirtspējas ekrāns

7 collu TFT krāsu ekrāns ar 800x480 pikseļu izšķirtspēju nodrošina skaidru viļņu formu attēlojumu. Automātiskais režīms un intuitīvā saskarne ļauj ātri iegūt signāla attēlu bez manuālas regulēšanas. Pateicoties viedajam noteikšanas algoritmam, ierīce automātiski noregulē trigera līmeni pat viļņu formām ar vairākām nogāzēm vai tā saukto „mirušo zonu“. Šāds risinājums ietaupa laiku un palīdz izvairīties no interpretācijas kļūdām. Osciloskops savā 1 GB iekšējā atmiņā var saglabāt līdz 1000 ekrānuzņēmumiem un 1000 viļņu formām. Datus var aplūkot kā miniatūras, kas atvieglo ātru pārskatīšanu un atlasi. Saskarne ļauj lietotājiem palielināt, dzēst un eksportēt ierakstus, neizejot no apskates režīma.

Signālu analīzes funkcijas

Integrētā FFT funkcija un X-Y viļņu formu attēlošanas režīms ļauj analizēt harmonikas, kā arī salīdzināt divu signālu amplitūdas un fāžu nobīdes. Tie ir noderīgi rīki elektronisko shēmu diagnosticēšanā. Turklāt manuālā kursora mērīšanas režīms ļauj nolasīt maksimālo vērtību un frekvenci bez nepieciešamības pārrēķināt skalu, kas palielina analīzes precizitāti pat izkropļotu viļņu formu gadījumā. Ierīcē izmantots īpašs algoritms ciparrip as signāla dekodēšanai, novēršot kļūdainu rādījumu problēmu, ko izraisa mehānisma oksidācija vai nolietojums. Pat ja enkoders tiek bojāts, osciloskops darbojas pareizi.

Komplektā:

• FNIRSI 1014D 2-in-1 osciloskops
• 100 MHz zonde x2
• USB lādētājs
• Lietotāja rokasgrāmata
